Что такое петли Барк?
Возможно, Вы слышали про дверные петли, в которых вместо штыря используется металлический шар. Это и есть так называемая «петля Барк» или, как её называют разработчики, шаровый подвес «БАРК ПВШ».
Надёжная и простая альтернатива традиционной петле была разработана в ОКБ «Барк» и запатентована в 2003 году. С тех пор изделие успешно применяется в производстве стальных дверей многими отечественными компаниями.
Смотрите серии дверей с петлями «Барк» в нашем каталоге:

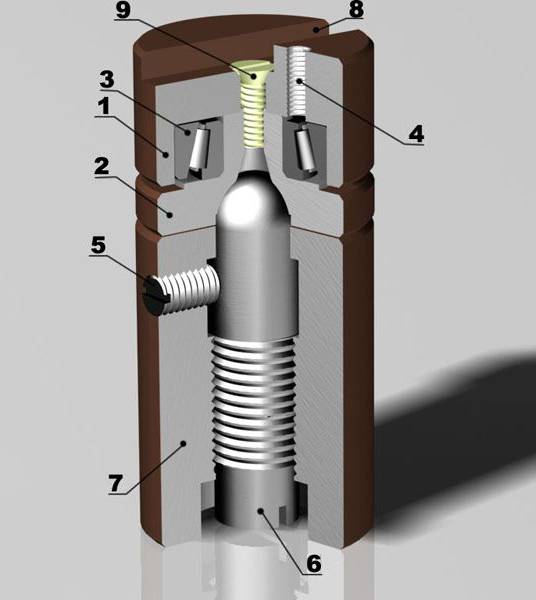

Конструкция
Петля Барк представляет собой безосевой шаровой подвес. То есть в ней действительно отсутствует ось, на которой традиционно крепится дверь. Вместо этого всю нагрузку принимает на себя опорный шар диаметром всего около 20 мм. Он изготовлен из закалённой стали и отполирован до зеркальной гладкости.
Шар располагается в закрытой полости между петлевыми опорами. В каждой из них имеется небольшое сферическое углубление, куда и закладывается шар в процессе сборки. Предварительно его смазывают графитной смазкой, затем помещают в углубление в нижней половинке петли и «закрывают» верхней.
В конструкции верхней петли предусмотрен регулировочный винт, чтобы можно было добиться ровного положения полотна.
Преимущества
Использование шара вместо штыря придаёт петлям Барк целый ряд положительных свойств:
- исключена деформация опорного элемента в процессе эксплуатации;
- исключено заклинивание петель;
- низкий уровень трения между деталями;
- высокая износостойкость;
- высокая нагрузочная способность;
- малое усилие для открывания-закрывания двери;
- низкие требования к точности монтажа.
Последнее объясняется тем, что несоосность в петлевой паре или несоосность половинок петли относительно друг друга никак не сказывается на работоспособности петли Барк.
Область применения
Первоначально петли Барк были рассчитаны только на применение в дверных блоках с углублённым (притопленным) полотном. То есть дверная створка располагается внутри коробки, на расстоянии около 20 мм от наружной плоскости. Особенность таких дверей в том, что снять полотно, приподняв его (как с обычными петлями), нельзя. А конструкция петли Барк как раз позволяет собирать и разбирать её внутри дверной коробки.
В настоящее время безосевые подвесы Барк устанавливают и на железные входные двери с обычным расположением полотна, так как производители ценят их за многочисленные положительные свойства.
